概述

ZGC（The Z Garbage Collector）是JDK 11中推出的一款低延迟垃圾回收器，它的设计目标包括：

停顿时间不超过10ms；
停顿时间不会随着堆的大小，或者活跃对象的大小而增加；
支持8MB~4TB级别的堆（未来支持16TB）。

从设计目标来看，我们知道ZGC适用于大内存低延迟服务的内存管理和回收。本文主要介绍ZGC在低延时场景中的应用和卓越表现，文章内容主要分为四部分：

GC之痛：介绍实际业务中遇到的GC痛点，并分析CMS收集器和G1收集器停顿时间瓶颈；
ZGC原理：分析ZGC停顿时间比G1或CMS更短的本质原因，以及背后的技术原理；
ZGC调优实践：重点分享对ZGC调优的理解，并分析若干个实际调优案例；
升级ZGC效果：展示在生产环境应用ZGC取得的效果。

CMS和G1

很多低延迟高可用Java服务的系统可用性经常受GC停顿的困扰。

GC停顿指的是垃圾回收期间的STW，当STW时所有的应用线程都会停止活动，等待GC停顿结束。

CMS新生代的Young GC、G1和ZGC都基于标记-复制算法，但算法具体实现的不同就导致了巨大的性能差异。

标记-复制算法应用在CMS新生代（ParNew是CMS默认的新生代垃圾回收器）和G1垃圾回收器中。标记-复制算法可以分为三个阶段：

标记阶段，即从GC Roots集合开始，标记活跃对象；
转移阶段，即把活跃对象复制到新的内存地址上；
重定位阶段，因为转移导致对象的地址发生了变化，在重定位阶段，所有指向对象旧地址的指针都要调整到对象新的地址上。

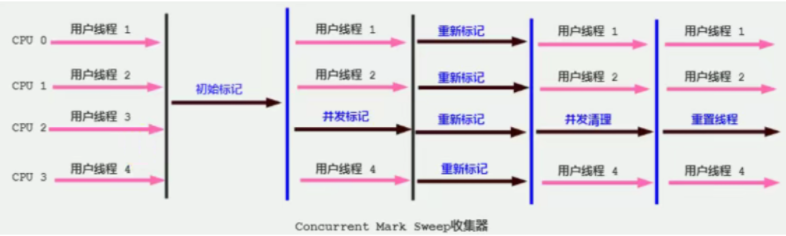

CMS的垃圾回收周期如下图所示：

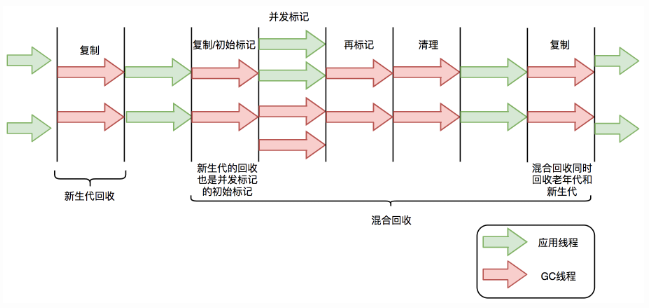

下面以G1为例，通过G1中标记-复制算法过程（G1的Young GC和Mixed GC均采用该算法），分析G1停顿耗时的主要瓶颈。G1垃圾回收周期如下图所示：

G1的混合回收过程可以分为标记阶段、清理阶段和复制阶段。

标记阶段停顿分析

初始标记阶段：初始标记阶段是指从GC Roots出发标记全部直接子节点的过程，该阶段是STW的。由于GC Roots数量不多，通常该阶段耗时非常短。
并发标记阶段：并发标记阶段是指从GC Roots开始对堆中对象进行可达性分析，找出存活对象。该阶段是并发的，即应用线程和GC线程可以同时活动。并发标记耗时相对长很多，但因为不是STW，所以我们不太关心该阶段耗时的长短。
再标记阶段：重新标记那些在并发标记阶段发生变化的对象。该阶段是STW的。

清理阶段停顿分析

清理阶段清点出有存活对象的分区和没有存活对象的分区，该阶段不会清理垃圾对象，也不会执行存活对象的复制。该阶段是STW的。

复制阶段停顿分析

复制算法中的转移阶段需要分配新内存和复制对象的成员变量。转移阶段是STW的，其中内存分配通常耗时非常短，但对象成员变量的复制耗时有可能较长，这是因为复制耗时与存活对象数量与对象复杂度成正比。对象越复杂，复制耗时越长。

四个STW过程中，初始标记因为只标记GC Roots，耗时较短。再标记因为对象数少，耗时也较短。清理阶段因为内存分区数量少，耗时也较短。转移阶段要处理所有存活的对象，耗时会较长。因此，G1停顿时间的瓶颈主要是标记-复制中的转移阶段STW。时间长的原因是G1未能解决转移过程中准确定位对象地址的问题。

ZGC的原理

与CMS中的ParNew和G1类似，ZGC也采用标记-复制算法，不过ZGC对该算法做了重大改进：ZGC在标记、转移和重定位阶段几乎都是并发的，这是ZGC实现停顿时间小于10ms目标的最关键原因。

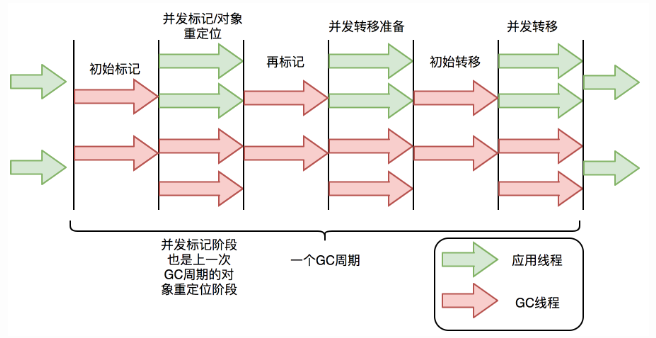

ZGC垃圾回收周期如下图所示：

ZGC只有三个STW阶段：初始标记，再标记，初始转移。其中，初始标记和初始转移分别都只需要扫描所有GC Roots，其处理时间和GC Roots的数量成正比，一般情况耗时非常短；再标记阶段STW时间很短，最多1ms，超过1ms则再次进入并发标记阶段。

ZGC几乎所有暂停都只依赖于GC Roots集合大小，停顿时间不会随着堆的大小或者活跃对象的大小而增加。与ZGC对比，G1的转移阶段完全STW的，且停顿时间随存活对象的大小增加而增加。

关键技术

ZGC通过着色指针和读屏障技术，解决了转移过程中准确访问对象的问题，实现了并发转移。

并发转移中“并发”意味着GC线程在转移对象的过程中，应用线程也在不停地访问对象。假设对象发生转移，但对象地址未及时更新，那么应用线程可能访问到旧地址，从而造成错误。而在ZGC中，应用线程访问对象将触发“读屏障”，如果发现对象被移动了，那么“读屏障”会把读出来的指针更新到对象的新地址上，这样应用线程始终访问的都是对象的新地址。那么，JVM是如何判断对象被移动过呢？就是利用对象引用的地址，即着色指针。下面介绍着色指针和读屏障技术细节。

着色指针

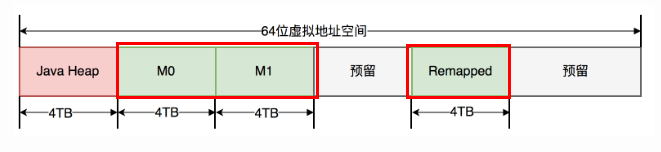

当应用程序创建对象时，首先在堆空间申请一个虚拟地址，但该虚拟地址并不会映射到真正的物理地址。ZGC同时会为该对象在M0、M1和Remapped地址空间分别申请一个虚拟地址，且这三个虚拟地址对应同一个物理地址，但这三个空间在同一时间有且只有一个空间有效。ZGC之所以设置三个虚拟地址空间，是因为它使用“空间换时间”思想，去降低GC停顿时间。“空间换时间”中的空间是虚拟空间，而不是真正的物理空间。

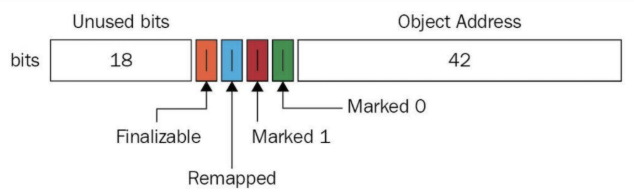

ZGC实际仅使用64位地址空间的第0-41位，而第42-45位存储元数据，第47-63位固定为0。

ZGC将对象存活信息存储在42~45位中，这与传统的垃圾回收并将对象存活信息放在对象头中完全不同。

读屏障

读屏障是JVM向应用代码插入一小段代码的技术。当应用线程从堆中读取对象引用时，就会执行这段代码。需要注意的是，仅“从堆中读取对象引用”才会触发这段代码。

//读屏障示例
Object o = obj.FieldA   // 从堆中读取引用，需要加入屏障
<Load barrier>
Object p = o  // 无需加入屏障，因为不是从堆中读取引用
o.dosomething() // 无需加入屏障，因为不是从堆中读取引用
int i =  obj.FieldB  //无需加入屏障，因为不是对象引用

作用：在对象标记和转移过程中，用于确定对象的引用地址是否满足条件，并作出相应动作。

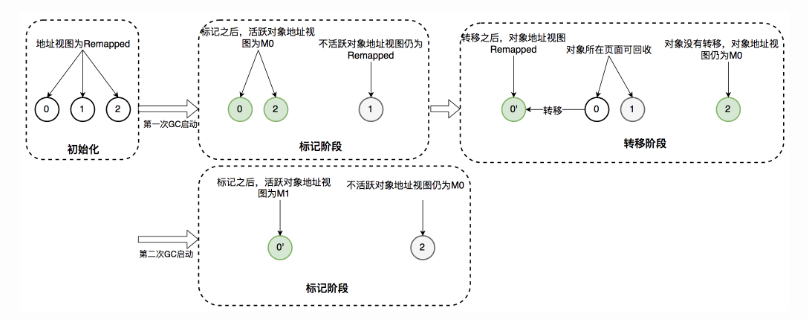

过程

GC的状态

染色指针的变化

初始化

ZGC初始化之后，整个内存空间的地址视图被设置为Remapped。程序正常运行，在内存中分配对象，满足一定条件后垃圾回收启动，此时进入标记阶段。

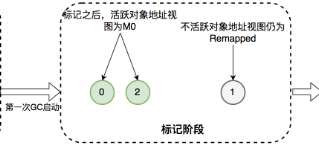

并发标记

*第一次进入标记阶段时视图为M0，如果对象被GC标记线程或者应用线程访问过，那么就将对象的地址视图从Remapped调整为M0。所以，在标记阶段结束之后，对象的地址要么是M0视图，要么是Remapped。如果对象的地址是M0视图，那么说明对象是活跃的；如果对象的地址是Remapped视图，说明对象是不活跃的。

并发转移阶段

标记结束后就进入转移阶段，此时地址视图再次被设置为Remapped。如果对象被GC转移线程或者应用线程访问过，那么就将对象的地址视图从M0调整为Remapped。

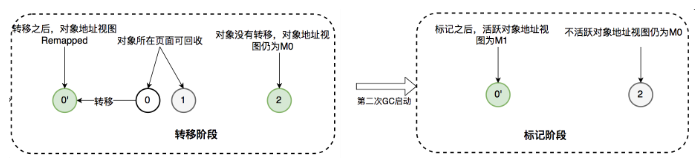

其实，在标记阶段存在两个地址视图M0和M1，上面的过程显示只用了一个地址视图。之所以设计成两个，是为了区别前一次标记和当前标记。第二次进入并发标记阶段后，地址视图调整为M1，而非M0。

着色指针和读屏障技术不仅应用在并发转移阶段，还应用在并发标记阶段：将对象设置为已标记，传统的垃圾回收器需要进行一次内存访问，并将对象存活信息放在对象头中；而在ZGC中，只需要设置指针地址的第42~45位即可，并且因为是寄存器访问，所以速度比访问内存更快。

调优

参数

-Xms -Xmx：堆的最大内存和最小内存，这里都设置为10G，程序的堆内存将保持10G不变。

-XX:ReservedCodeCacheSize -XX:InitialCodeCacheSize：设置CodeCache的大小， JIT编译的代码都放在CodeCache中，一般服务64m或128m就已经足够。我们的服务因为有一定特殊性，所以设置的较大，后面会详细介绍。

-XX:+UnlockExperimentalVMOptions -XX:+UseZGC：启用ZGC的配置。

-XX:ConcGCThreads：并发回收垃圾的线程。默认是总核数的12.5%，8核CPU默认是1。调大后GC变快，但会占用程序运行时的CPU资源，吞吐会受到影响。

-XX:ParallelGCThreads：STW阶段使用线程数，默认是总核数的60%。

-XX:ZCollectionInterval：ZGC发生的最小时间间隔，单位秒。

-XX:ZAllocationSpikeTolerance：ZGC触发自适应算法的修正系数，默认2，数值越大，越早的触发ZGC。

-XX:+UnlockDiagnosticVMOptions -XX:-ZProactive：是否启用主动回收，默认开启，这里的配置表示关闭。

-Xlog：设置GC日志中的内容、格式、位置以及每个日志的大小。

实例

-Xms10G -Xmx10G
-XX:ReservedCodeCacheSize=256m -XX:InitialCodeCacheSize=256m
-XX:+UnlockExperimentalVMOptions -XX:+UseZGC
-XX:ConcGCThreads=2 -XX:ParallelGCThreads=6
-XX:ZCollectionInterval=120 -XX:ZAllocationSpikeTolerance=5
-XX:+UnlockDiagnosticVMOptions -XX:-ZProactive
-Xlog:safepoint,classhisto*=trace,age*,gc*=info:file=/opt/logs/logs/gc-%t.log:time,tid,tags:filecount=5,filesize=50m

何时触发ZGC

相比于CMS和G1的GC触发机制，ZGC的GC触发机制有很大不同。ZGC的核心特点是并发，GC过程中一直有新的对象产生。如何保证在GC完成之前，新产生的对象不会将堆占满，是ZGC参数调优的第一大目标。因为在ZGC中，当垃圾来不及回收将堆占满时，会导致正在运行的线程停顿，持续时间可能长达秒级之久

阻塞内存分配请求触发：当垃圾来不及回收，垃圾将堆占满时，会导致部分线程阻塞。我们应当避免出现这种触发方式。日志中关键字是“Allocation Stall”。
基于分配速率的自适应算法：最主要的GC触发方式，其算法原理可简单描述为”ZGC根据近期的对象分配速率以及GC时间，计算出当内存占用达到什么阈值时触发下一次GC”。自适应算法的详细理论可参考彭成寒《新一代垃圾回收器ZGC设计与实现》一书中的内容。通过ZAllocationSpikeTolerance参数控制阈值大小，该参数默认2，数值越大，越早的触发GC。我们通过调整此参数解决了一些问题。日志中关键字是“Allocation Rate”。
基于固定时间间隔：通过ZCollectionInterval控制，适合应对突增流量场景。流量平稳变化时，自适应算法可能在堆使用率达到95%以上才触发GC。流量突增时，自适应算法触发的时机可能会过晚，导致部分线程阻塞。我们通过调整此参数解决流量突增场景的问题，比如定时活动、秒杀等场景。日志中关键字是“Timer”。
主动触发规则：类似于固定间隔规则，但时间间隔不固定，是ZGC自行算出来的时机，我们的服务因为已经加了基于固定时间间隔的触发机制，所以通过-ZProactive参数将该功能关闭，以免GC频繁，影响服务可用性。日志中关键字是“Proactive”。
预热规则：服务刚启动时出现，一般不需要关注。日志中关键字是“Warmup”。
外部触发：代码中显式调用System.gc()触发。日志中关键字是“System.gc()”。
元数据分配触发：元数据区不足时导致，一般不需要关注。日志中关键字是“Metadata GC Threshold”。
